在机械设计或者装配工作中，常常会接触到工装、夹具、治具这些名词，每个沟通对象叫法不同，常常会被粗略的理解为一个东西，那到底这三个有没有区别呢？实际上，在书面或者专业术语中，工装、夹具与治具是有区别的。下面我们看看这三个到底有何区别。

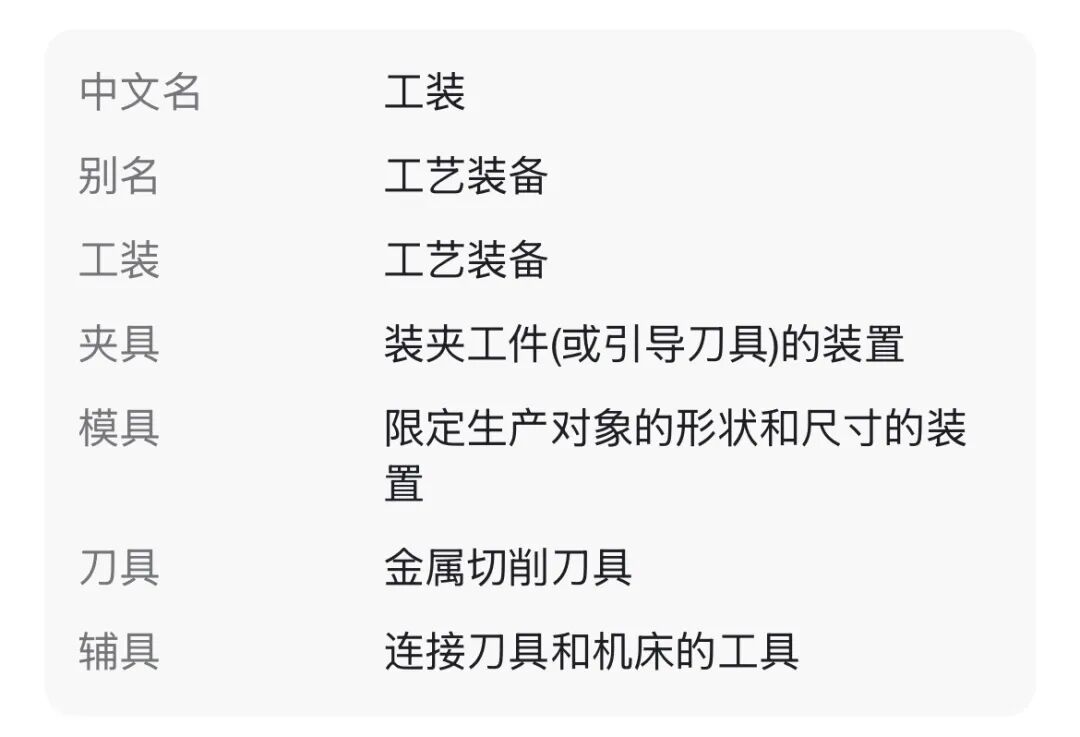

工装，即工艺装备：指制造过程中所用的各种工具的总称。包括刀具、夹具、模具、量具、检具、辅具、钳工工具、工位器具等。讨论工装为其通用简称。

工装分为专用工装/通用工装/标准工装(类似于标准件)。

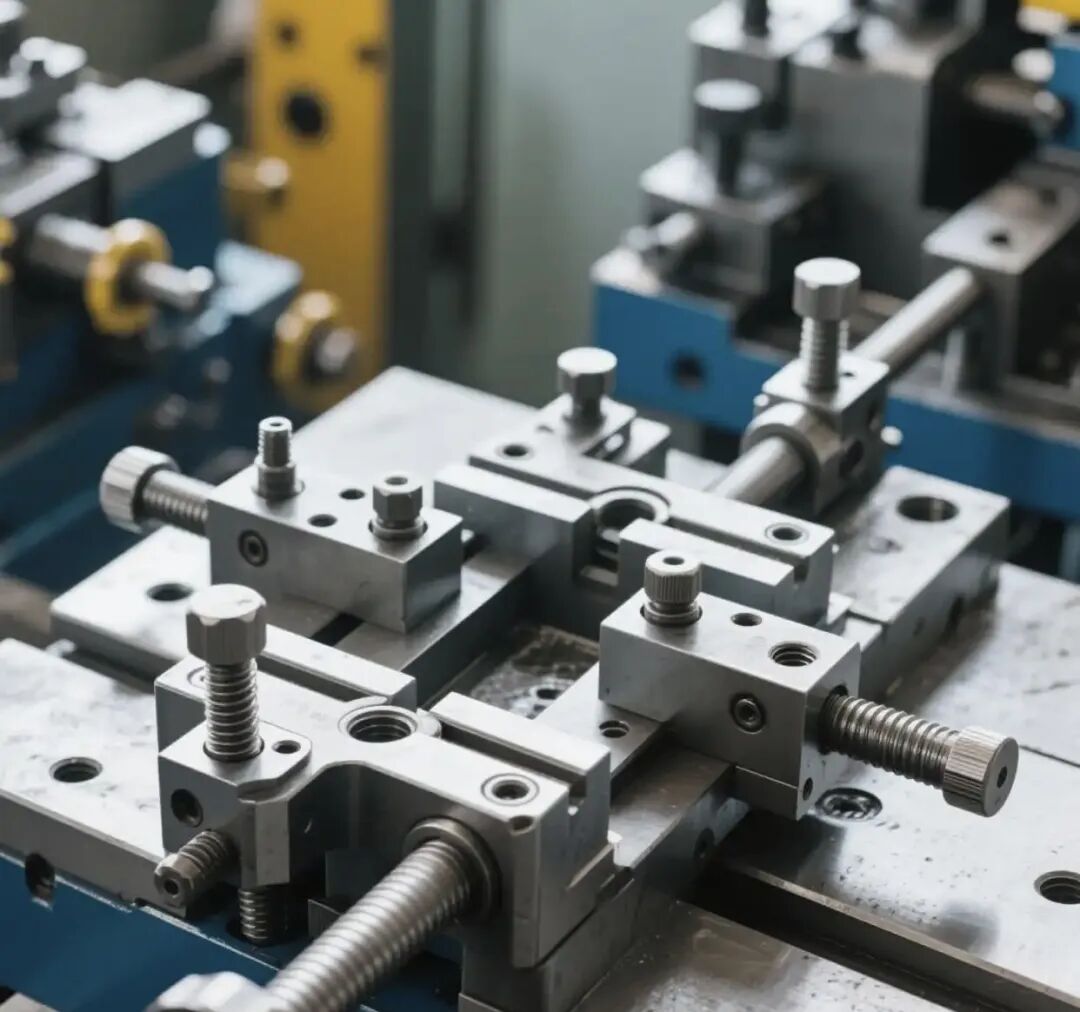

• 夹具：顾名思义，用以装夹工件(或引导刀具)的装置。

• 模具：用以限定生产对象的形状和尺寸的装置。

• 刀具：机械制造中使用的刀具基本上都用于切削金属材料，所以“刀具”一词一般就理解为金属切削刀具。

• 辅具：一般指用以连接刀具和机床的工具。

• 钳工工具：各种钳工作业所用的工具总称。

• 工位器具：用以在工作地或仓库中存放生产对象或工具的各种装置。

• 检具：生产中检验所用的器具，塞规、游标卡尺等等。

• 治具：制造用器具，这个词对应fixture，有时与工装同义，有时也指夹具，一般台资/韩资/日资等电子企业多用该词。

夹具属于工装，工装包含夹具，属于从属关系。

治具（zhì jù）是工业生产中用来协助控制位置或动作的工具，核心作用是引导加工工具或提供标准化测试环境‌，常被误写为“冶具”，实际与“夹具”在功能上有明显区别 。‌‌

工程实际中，治具根据用途主要分为三类

• 工艺装配类：用于辅助组装，如装配治具、焊接治具、点胶治具等，常见于汽车、电子组装线。

  一定大小的线性尺寸或角度尺寸确定的几何形状。

  1. ‌


• 项目测试类：用于产品性能验证，如寿命测试、环境测试、光学测试治具，确保产品符合标准。

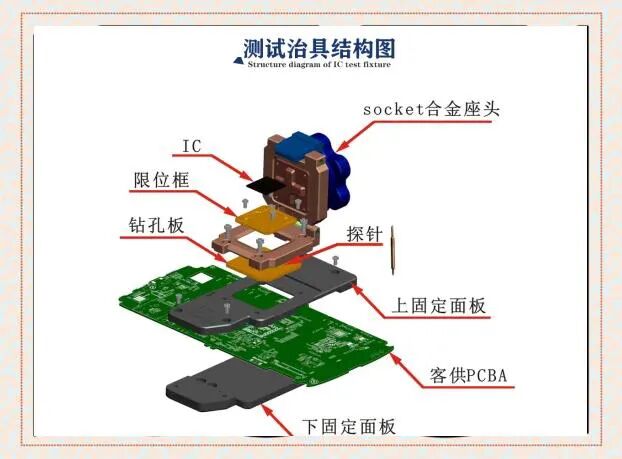

• 线路板测试类：电子行业专用，如 ICT 测试治具、FCT 功能治具、SMT 过炉治具，用于电路板的功能检测和生产过炉 。‌

  1.
  2.

  工装、夹具、治具这三个词在制造业里经常被混用，但严格来说，它们的关系可以这样理解：工装是最大的概念，夹具和治具都是工装的一种。



  一句话总结
• 工装：所有辅助工具的总称。
• 夹具：用来夹住工件。
• 治具：用来引导或辅助操作。

简单记：工装是总称，夹具管夹紧，治具管引导。
